COMPUTHERM Q4Z

Контролер управления зонами COMPUTHERM Q4Z

Температурный контроль и управление зоной обогрева можно достичь с помощью контролера управления зонами COMPUTHERM Q4Z. Каждая отдельная зона обогрева может обогреваться отдельно или одновременно. Контролер позволяет обогревать только те помещения, которые Вам необходимы. Комнатные термостаты в автоматическом режиме управляют котлом и отдают необходимые команды клапанам отопления соответствующей зоны (макс. 4 зоны) - режим открыто / закрыто. В зоне управления может быть подключен любой комнатный термостат, например COMPUTHERM Q7 и COMPUTHERM Q3.

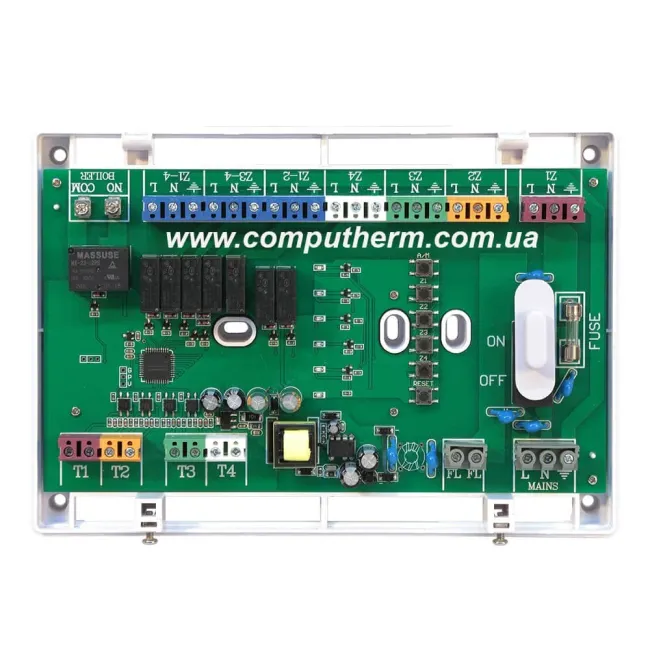

Обычно, котлы оснащены только одним входом для комнатного термостата, но для системы отопления, состоящей из нескольких зон и управления несколькими вентилями, котлом от  нескольких термостатов необходим контроллер управления зонами. Контроллер управления зонами принимает сигналы переключения от термостатов (Т1, Т2, Т3, Т4), открывает/закрывает подключенные к выходам зоны (Z1, Z2, Z3, Z4, Z1-2, Z3-4, Z1-4) вентиль(и)/насос(ы) и запускает котел (NO, COM).

Для управления более чем четырьмя зонами рекомендуется использовать два  или  более контроллера типа COMPUTHERM Q4Z. В этом случае выходы управления котлом без потенциала (NO, COM) должны быть соединены параллельно с котлом.

Технические характеристики:

• К контроллеру зон можно подключить любой комнатный термостат с исходным контактом переключения NO.
• Напряжение питания: 230ВV переменного тока; 50Гц
• Потребление электроэнергии в состоянии ожидания: 0,5 Вт.
• Напряжение на выходных контактах: 230В переменного тока; 50Гц
• Нагрузка на выходных контактах: 1A (0,5A индуктивная нагрузка)
• Выходная ногрузка на контактах реле управления котлом: 230В AC; 50Гц, 8A (2A индуктивная нагрузка).
• Задержка срабатывания реле управления котлом: 4 мин.
• Продолжительность задержки, которую можно активировать при отключении термостатов: 6 мин
• Температура хранения: -10 °C - + 40 °C

Гарантия 24 месяца.
Контроллер зон типа COMPUTHERM Q4Z  соответствует стандартам EU EMC 2004/108/EC; LVD 2006/95/EC, RoHS 2011/65/EU.
